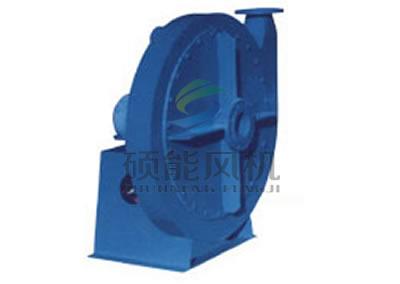

AZY型汽輪機軸封抽風機
2016年06月14日 13:50
1.概況
AZY型汽輪機軸封抽風機是在吸收消化國外先進技術的基礎上而自行研制成功的產品，它具有噪音低、流量區域?qū)?、性能曲線平坦、高效節能等優點，是一種小流量、高風壓、小比轉數、單級葉輪的離心鼓風機。設計上主要用于汽輪機軸封蒸汽冷卻器抽吸空氣與蒸汽混合氣體，也可輸送或抽吸空氣和其他類似介質，溫度在80℃內的氣體。這是我廠最新開發的新產品，性能優良，可以滿足電站的運行和配套需要。
2.產品型式
1.本抽風機又可制成右旋和左旋兩種型式。從電機正視風機，如葉輪順時針旋轉稱右旋，以“右”表示；逆時針旋轉稱左旋，以“左”表示；
2.風機的出口位置以機客的出風口角度表示。“左”“右”均可制成0、45、90、135、180、225共六種角度。
3.使用工作狀態
1.適用使用溫度小于80℃，介質為空氣加蒸汽
2.性能表中的參數為標準大氣壓狀況下20℃、氣體密度為1.2kg/m³,若使用狀態發生變化，請進行性能換算。
4、性能參數表
|
風機型號
|
流量m³/h
|
全壓Pa
|
配用電機
|
|
AZY10-600-2.2
|
391-816
|
6293-5496
|
Y100L-2 2.2kW
|
|
AZY10-700-3
|
325-853
|
7430-6489
|
Y100L1--2 3kW
|
|
AZY10-850-4
|
420-1050
|
8910-7787
|
Y112M1-2 4kW
|
|
AZY16-900-5.5
|
700-1483
|
9213-8274
|
Y132S1-2 5.5kW
|
|
AZY20-1000-7.5
|
875-1854
|
9858-8829
|
Y132S2-2 7.5kW
|
|
AZY16-1000-7.5
|
695-1490
|
10595-9484
|
Y132S2-2 7.5kW
|
|
AZY30-1000-11
|
1191-2456
|
10843-9710
|
Y160M2-2 11kW
|
|
AZY25-1100-11
|
1057-2137
|
11517-10060
|
Y160M1-2 11kW
|
|
AZY35-1300-15
|
1327-2650
|
13360-11968
|
Y160M1-2 15kW
|
|
AZY40-1400-18.5
|
1667-2950
|
14200-12377
|
Y160L-2 18.5kW
|
|
AZY45-1500-22
|
1724-3476
|
15640-13600
|
Y180M1-2 22kW
|
|
AZY60-2000-37
|
1880-4850
|
19070-18980
|
Y200L2-2 37kW
|
